Описание Установка MagiCAD

🏢 Дистанционная установка MagiCAD для AutoCAD и Revit

Нужно установить MagiCAD для проектирования вентиляции, отопления, водоснабжения, канализации, электрических сетей или других инженерных систем здания? Программа не устанавливается, вкладки MagiCAD не появляются в AutoCAD или Revit либо установщик сообщает о несовместимой версии платформы?

Сервисный центр «Львов Сервис» предоставляет услугу профессиональной дистанционной установки MagiCAD на компьютеры и ноутбуки с операционной системой Windows.

🌐 Все работы выполняются через интернет с помощью программы удалённого доступа. Вам не нужно привозить компьютер в сервисный центр, самостоятельно искать подходящий установочный пакет или разбираться, какой выпуск MagiCAD совместим с вашей версией Autodesk AutoCAD или Autodesk Revit.

Специалист проверит компьютер, определит установленную версию базовой программы Autodesk, подберёт подходящий выпуск MagiCAD, установит необходимые системные компоненты и проверит появление модулей в рабочей среде.

📦 Доступные версии MagiCAD для Autodesk AutoCAD

В рамках услуги доступна установка MagiCAD для:

✅ Autodesk AutoCAD 2021;

✅ Autodesk AutoCAD 2022;

✅ Autodesk AutoCAD 2023;

✅ Autodesk AutoCAD 2024;

✅ Autodesk AutoCAD 2025;

✅ Autodesk AutoCAD 2026;

✅ Autodesk AutoCAD 2027.

Для каждой версии AutoCAD используется соответствующий совместимый выпуск MagiCAD. Нельзя установить любой установочный пакет на произвольную версию AutoCAD — год платформы и выпуск дополнения должны соответствовать друг другу.

📦 Доступные версии MagiCAD для Autodesk Revit

Также доступна установка MagiCAD для:

✅ Autodesk Revit 2016;

✅ Autodesk Revit 2017;

✅ Autodesk Revit 2018;

✅ Autodesk Revit 2019;

✅ Autodesk Revit 2022;

✅ Autodesk Revit 2026;

✅ Autodesk Revit 2027.

Для старых выпусков Revit используются соответствующие архивные версии MagiCAD. Для Revit 2026 и Revit 2027 устанавливаются современные выпуски программы.

Один установочный пакет не поддерживает одновременно все версии Revit. MagiCAD использует модель совместимости, при которой отдельный основной выпуск обычно работает с актуальной и двумя предыдущими версиями Revit. Поэтому перед установкой необходимо точно определить год установленной платформы и подобрать правильный пакет.

🔥 Что такое MagiCAD

MagiCAD — профессиональное BIM-решение для проектирования механических, электрических и сантехнических инженерных систем зданий.

Название MEP происходит от:

🔹 Mechanical — механические системы, вентиляция, отопление и охлаждение;

🔹 Electrical — электрические системы;

🔹 Plumbing — водоснабжение, трубопроводы, канализация и другие сантехнические сети.

MagiCAD работает непосредственно внутри Autodesk AutoCAD или Autodesk Revit и расширяет стандартные возможности этих программ специализированными инструментами для инженеров-проектировщиков.

Программа объединяет интеллектуальное моделирование, автоматизированные рабочие процессы, инженерные расчёты и работу с BIM-объектами реального оборудования. MagiCAD также выпускается для BricsCAD.

🧩 MagiCAD — это дополнение для AutoCAD или Revit

MagiCAD не является полностью самостоятельной CAD-программой. Это специализированное расширение, которое устанавливается поверх совместимой версии Autodesk AutoCAD или Autodesk Revit.

Поэтому перед началом работ на компьютере должна быть установлена соответствующая базовая платформа.

Для варианта MagiCAD for AutoCAD необходимы:

💻 Autodesk AutoCAD соответствующего года;

🪟 совместимая версия Windows;

⚙️ необходимые компоненты Microsoft;

💾 достаточное количество свободного места на системном диске;

👤 права администратора.

Для MagiCAD for Revit соответственно необходим Autodesk Revit конкретного года.

После правильной установки в AutoCAD или Revit появляются вкладки, панели, команды и модули MagiCAD.

🏗️ Для кого подходит MagiCAD

Программа используется:

👷 инженерами-проектировщиками;

🏢 проектными организациями;

📐 BIM-координаторами;

🌬️ специалистами по вентиляции и кондиционированию;

🔥 проектировщиками систем отопления;

💧 инженерами водоснабжения и канализации;

⚡ проектировщиками электрических сетей;

🚒 специалистами по спринклерным системам;

🏭 инженерами промышленных объектов;

🏨 проектировщиками жилых, офисных, гостиничных и общественных зданий;

🏥 специалистами по инженерным системам больниц и медицинских комплексов;

🛒 проектировщиками торговых и логистических центров.

MagiCAD особенно полезен для крупных BIM-проектов, в которых инженерные сети должны быть согласованы с архитектурной моделью, конструкциями и другими дисциплинами.

🌬️ Проектирование вентиляции

Модуль MagiCAD Ventilation предназначен для моделирования и расчёта вентиляционных систем.

Он позволяет работать с:

🔹 приточными воздуховодами;

🔹 вытяжными системами;

🔹 вентиляционными установками;

🔹 диффузорами;

🔹 решётками;

🔹 клапанами;

🔹 шумоглушителями;

🔹 вентиляторами;

🔹 фильтрами;

🔹 воздухораспределительными устройствами;

🔹 прямоугольными и круглыми воздуховодами;

🔹 фасонными элементами;

🔹 теплообменниками;

🔹 другими компонентами вентиляционной сети.

MagiCAD Ventilation объединяет инструменты моделирования, координации, расчётов и оптимизации. Программа позволяет создавать вентиляционные системы и проверять их производительность без переноса модели в отдельную расчётную программу.

📐 Автоматизированное черчение воздуховодов

При создании вентиляционной системы MagiCAD помогает автоматически подбирать соединительные элементы и формировать корректную геометрию сети.

Проектировщик может:

✅ прокладывать воздуховоды в плане и в 3D;

✅ изменять высоту прокладки;

✅ создавать вертикальные участки;

✅ подключать оборудование;

✅ добавлять отводы, переходы и тройники;

✅ изменять размеры каналов;

✅ редактировать сразу несколько элементов;

✅ работать с разными типами систем;

✅ контролировать направление потока.

Это ускоряет создание модели по сравнению с ручным черчением каждого элемента отдельно.

📊 Расчёты вентиляционных систем

После создания сети можно выполнять инженерные расчёты.

В зависимости от состава модулей и версии программы могут быть доступны:

🌬️ расчёт расхода воздуха;

📉 определение потерь давления;

⚡ расчёт параметров вентиляторов;

🔊 оценка уровня шума;

📐 подбор размеров воздуховодов;

⚖️ балансировка системы;

🔥 анализ параметров воздуха;

📍 проверка критических участков сети.

Интегрированные расчёты позволяют анализировать частично или полностью смоделированную систему без повторного ручного ввода всей сети в другой программе.

🔥 Проектирование отопления и холодоснабжения

Модуль MagiCAD Piping используется для создания и расчёта трубопроводных систем.

Он подходит для проектирования:

🔹 радиаторного отопления;

🔹 тёплого пола;

🔹 котельных систем;

🔹 тепловых пунктов;

🔹 холодоснабжения;

🔹 систем с фанкойлами;

🔹 контуров охлаждения;

🔹 тепловых насосов;

🔹 циркуляционных систем;

🔹 технологических трубопроводов.

Программа позволяет прокладывать трубы, устанавливать оборудование, соединять приборы, изменять типоразмеры и выполнять гидравлические расчёты.

MagiCAD Piping является комплексным BIM-решением для отопления, охлаждения, водоснабжения, канализации, спринклерных и специализированных трубопроводных систем.

💧 Водоснабжение и канализация

С помощью MagiCAD можно создавать:

🚰 системы холодного водоснабжения;

🚿 системы горячего водоснабжения;

🔄 циркуляцию горячей воды;

🚽 бытовую канализацию;

🌧️ ливневую канализацию;

🏭 специализированные трубопроводные сети;

💧 внутренние системы водоснабжения;

🛢️ подключения накопительного оборудования.

Программа помогает работать с уклонами, диаметрами, фасонными элементами, точками подключения и инженерным оборудованием.

Для сложных проектов это значительно уменьшает количество ручных операций и помогает поддерживать согласованность модели.

🚒 Спринклерные системы

MagiCAD может использоваться для проектирования спринклерного пожаротушения.

Специализированный модуль объединяет инструменты черчения трубопроводов со встроенным механизмом расчёта спринклерных систем. Это позволяет выполнять моделирование и расчёты без переноса сети в отдельное программное обеспечение.

В проекте можно создавать:

🔹 спринклерные ветви;

🔹 основные трубопроводы;

🔹 стояки;

🔹 подключения головок;

🔹 узлы управления;

🔹 пожарные секции;

🔹 другие элементы системы.

⚡ Проектирование электрических систем

Модуль MagiCAD Electrical расширяет AutoCAD и Revit инструментами для проектирования электрических сетей.

Программа может применяться для:

💡 освещения;

🔌 розеточных сетей;

⚡ силового электроснабжения;

📦 распределительных щитов;

🔋 резервного питания;

🧯 аварийного освещения;

📡 слаботочных систем;

🔔 систем сигнализации;

🌐 информационных сетей;

🔒 систем контроля доступа;

📹 видеонаблюдения.

MagiCAD Electrical содержит средства моделирования, создания схем и выполнения инженерных расчётов. К расчётным возможностям относятся оценка нагрузки, подбор кабелей и определение падения напряжения без повторного создания сети во внешней программе.

📄 Создание схем

С помощью MagiCAD можно создавать принципиальные и инженерные схемы, связанные с моделью.

Схемы помогают отображать:

🔹 структуру системы;

🔹 подключения оборудования;

🔹 направления потоков;

🔹 взаимосвязи между компонентами;

🔹 условные обозначения;

🔹 основные технические параметры;

🔹 распределение систем по зонам или этажам.

Это особенно важно для подготовки комплекта проектной и рабочей документации.

🧰 Библиотека оборудования MagiCAD Cloud

Одним из главных преимуществ MagiCAD является доступ к большой библиотеке BIM-объектов инженерного оборудования.

MagiCAD Cloud содержит модели реальных продуктов с техническими данными от производителей. Объекты могут включать геометрию, точки подключения, размеры, расходы, мощность, электрические характеристики и другие параметры.

В библиотеке можно найти:

🔹 вентиляционные установки;

🔹 диффузоры и решётки;

🔹 клапаны;

🔹 радиаторы;

🔹 насосы;

🔹 котлы;

🔹 теплообменники;

🔹 светильники;

🔹 распределительные щиты;

🔹 сантехническое оборудование;

🔹 трубы и воздуховоды;

🔹 компоненты различных производителей.

MagiCAD Connect позволяет вставлять BIM-объекты непосредственно в проекты Revit, MagiCAD for Revit или MagiCAD for AutoCAD.

🏭 Использование реального оборудования в проекте

Вместо условного прямоугольника или универсального элемента проектировщик может добавить модель конкретного изделия.

Это помогает учитывать:

📐 реальные габариты;

🔗 точки подключения;

🌬️ расход воздуха;

💧 расход теплоносителя;

📉 потери давления;

⚡ электрическую мощность;

🔊 акустические характеристики;

🧱 необходимое пространство для монтажа;

🛠️ сервисные зоны оборудования.

Использование проверенных объектов производителей повышает детализацию модели и упрощает подготовку спецификаций.

🧱 Опоры и подвесы

Для Autodesk Revit доступен модуль MagiCAD Supports & Hangers.

Он используется для проектирования креплений:

🔹 воздуховодов;

🔹 трубопроводов;

🔹 кабельных лотков;

🔹 инженерного оборудования.

Можно использовать стандартные или производственные компоненты, задавать способ крепления к потолку, стене, балке или перекрытию, а также создавать спецификации материалов.

MagiCAD Supports & Hangers полностью интегрируется в Revit и поддерживает проектирование опор и подвесов для труб, воздуховодов и кабельных лотков.

📍 Автоматическая установка креплений

Для сети или отдельной ветви можно использовать пакетное размещение опор и подвесов.

Проектировщик задаёт:

📏 шаг между креплениями;

🧱 тип основания;

🔩 способ подключения;

📐 положение относительно конструкций;

🏗️ тип кронштейна или подвеса.

Перед подтверждением результат можно просмотреть в 2D и 3D. Пакетная установка помогает ускорить работу и поддерживать одинаковые правила размещения креплений во всём проекте.

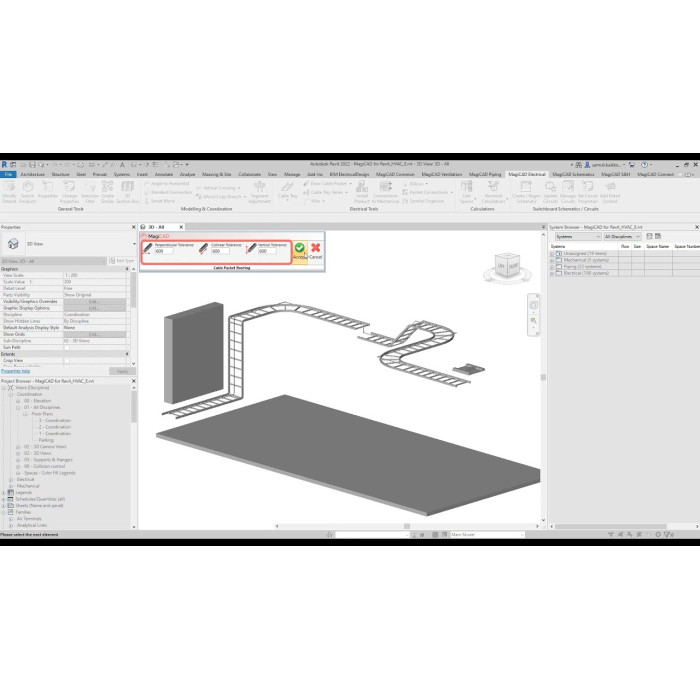

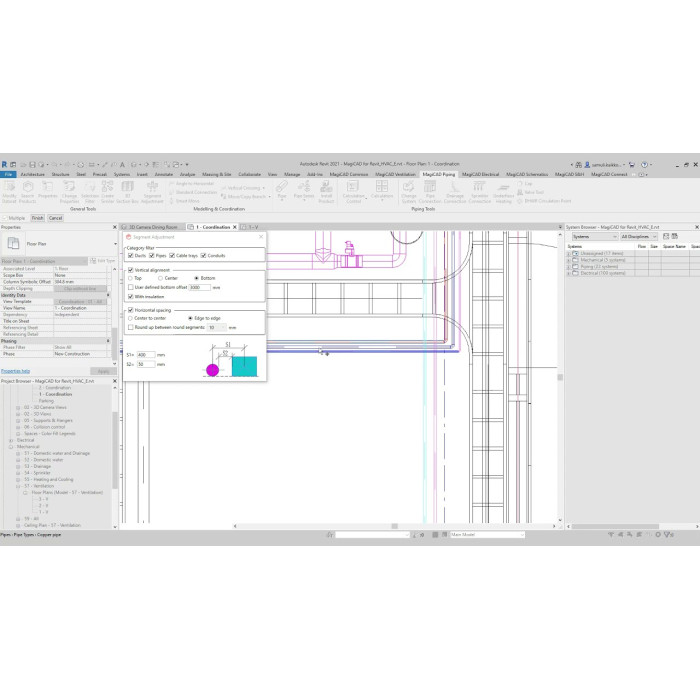

🔍 Координация и поиск пересечений

В насыщенной инженерной модели воздуховоды, трубы, кабельные лотки и оборудование могут пересекаться между собой или с конструкциями здания.

MagiCAD помогает:

🔍 находить потенциальные коллизии;

🧱 проверять прохождение сетей через конструкции;

📐 контролировать расстояния между системами;

🔄 изменять высоту прокладки;

✏️ редактировать проблемные участки;

🏗️ координировать MEP-модель с архитектурой и конструкциями.

Это позволяет устранить часть проблем ещё на этапе проектирования, а не во время монтажа на объекте.

📋 Спецификации и проектная документация

Информацию из модели можно использовать для создания:

📄 спецификаций оборудования;

📄 перечней элементов;

📄 ведомостей материалов;

📄 планов этажей;

📄 разрезов;

📄 схем;

📄 монтажных чертежей;

📄 технических обозначений;

📄 таблиц с параметрами систем.

Поскольку элементы модели содержат технические данные, изменения в проекте можно отображать в документации без повторного ручного ввода всей информации.

🆚 MagiCAD для AutoCAD и MagiCAD для Revit

Оба варианта предназначены для проектирования инженерных систем, но работают в разных средах.

🟦 MagiCAD для AutoCAD

MagiCAD превращает обычную среду AutoCAD в специализированную 3D-среду для MEP-проектирования.

Вместо простых линий используются интеллектуальные объекты, имеющие форму, тип системы, размеры и технические характеристики. Можно проектировать вентиляцию, трубопроводы и электрические системы, а также выполнять встроенные расчёты без выхода из AutoCAD.

Этот вариант подходит компаниям, которые:

✅ давно работают с DWG;

✅ имеют большую библиотеку чертежей AutoCAD;

✅ не используют полную BIM-модель Revit;

✅ передают документацию преимущественно в формате DWG;

✅ хотят добавить MEP-инструменты в привычную рабочую среду.

🟦 MagiCAD для Revit

MagiCAD for Revit расширяет стандартные MEP-возможности Autodesk Revit.

Он подходит для:

✅ комплексных BIM-проектов;

✅ координации с архитекторами и конструкторами;

✅ создания интеллектуальной модели здания;

✅ работы со связанными моделями;

✅ автоматизированных расчётов;

✅ подготовки спецификаций;

✅ совместной работы разных дисциплин.

MagiCAD интегрируется в Revit и добавляет специализированные инструменты для повышения скорости и точности MEP-проектирования.

🆕 MagiCAD 2027

MagiCAD 2027 доступен для Revit, AutoCAD и BricsCAD. В новом выпуске продолжено развитие средств моделирования, инженерных расчётов и работы с различными MEP-системами.

Для MagiCAD 2027 используются отдельные установочные пакеты для AutoCAD и Revit. Перед установкой необходимо учитывать точную версию базовой программы Autodesk.

💻 Требования к компьютеру

Поскольку MagiCAD работает внутри AutoCAD или Revit, основные требования к компьютеру определяются базовой программой Autodesk.

Для комфортной работы рекомендуется:

💻 современный многоядерный процессор Intel Core i5, Core i7, AMD Ryzen 5 или Ryzen 7;

🧠 не менее 16 ГБ оперативной памяти;

🧠 для крупных проектов Revit желательно 32 ГБ или больше;

💾 SSD- или NVMe-накопитель;

🎮 дискретная видеокарта;

🖥️ монитор с разрешением Full HD или выше;

🪟 64-битная Windows;

🌐 стабильное подключение к интернету.

Для старых версий Revit 2016–2019 требования могут быть значительно ниже, однако необходимо учитывать совместимость старой программы с современными выпусками Windows.

MagiCAD не поддерживает macOS как основную рабочую платформу, а требования к оборудованию формируются в соответствии с требованиями AutoCAD или Revit.

🛠️ Что входит в услугу установки MagiCAD

В стандартную услугу может входить:

✅ проверка характеристик компьютера;

✅ проверка версии Windows;

✅ определение установленной версии AutoCAD или Revit;

✅ подбор совместимого выпуска MagiCAD;

✅ проверка разрядности системы;

✅ проверка свободного места на диске;

✅ очистка остатков неудачной установки;

✅ установка необходимых компонентов Windows;

✅ установка MagiCAD;

✅ установка необходимых модулей;

✅ проверка появления вкладок MagiCAD;

✅ проверка запуска команд;

✅ создание тестового проекта;

✅ проверка открытия базы оборудования;

✅ проверка вставки тестового BIM-объекта;

✅ проверка черчения воздуховода или трубы;

✅ устранение типичных ошибок запуска;

✅ создание ярлыков базовых программ на рабочем столе.

Точный перечень работ зависит от версии AutoCAD или Revit, года MagiCAD и состава необходимых модулей.

🚨 Помощь при ошибках установки

Мы помогаем, если:

❌ установщик MagiCAD не запускается;

❌ установка останавливается с ошибкой;

❌ не определяется установленный AutoCAD;

❌ не определяется установленный Revit;

❌ выбранный пакет несовместим с платформой;

❌ после установки отсутствует вкладка MagiCAD;

❌ AutoCAD запускается без модулей MagiCAD;

❌ Revit не видит дополнение;

❌ программа сообщает об отсутствующем компоненте;

❌ после установки AutoCAD или Revit закрывается;

❌ MagiCAD конфликтует с другим дополнением;

❌ не открывается база оборудования;

❌ не загружаются модули вентиляции или трубопроводов;

❌ старый проект открывается с ошибкой;

❌ одновременно установленные версии работают неправильно;

❌ остатки предыдущей установки мешают повторной инсталляции.

Специалист проверит соответствие версий, системные компоненты, папки дополнений, конфигурацию Autodesk и причину, по которой модули не загружаются.

🌐 Как проходит дистанционная установка MagiCAD

1️⃣ Обращение к специалисту

Вы сообщаете, какая версия AutoCAD или Revit установлена на компьютере и какие модули MagiCAD необходимы.

2️⃣ Дистанционное подключение

На компьютере запускается программа удалённого доступа. Вы передаёте специалисту временные данные для подключения.

3️⃣ Проверка платформы

Специалист проверяет точный год, редакцию и разрядность AutoCAD или Revit.

4️⃣ Подбор MagiCAD

Подбирается совместимый установочный пакет для конкретной версии Autodesk.

5️⃣ Подготовка Windows

При необходимости устанавливаются системные компоненты и удаляются остатки неудачных установок.

6️⃣ Установка MagiCAD

Устанавливается основная программа и необходимые модули.

7️⃣ Проверка запуска

Открывается AutoCAD или Revit и проверяется загрузка вкладок MagiCAD.

8️⃣ Тестирование

Создаётся тестовый проект, проверяется черчение инженерной сети и открытие библиотеки компонентов.

9️⃣ Завершение работы

После проверки дистанционный сеанс закрывается, а на компьютере остаётся готовая к запуску рабочая среда.

🎯 Что получает клиент

После завершения работ вы получаете:

✅ установленный MagiCAD;

✅ версию, совместимую с вашим AutoCAD или Revit;

✅ установленные необходимые системные компоненты;

✅ проверенные вкладки и команды MagiCAD;

✅ доступ к установленным модулям;

✅ проверенное создание нового проекта;

✅ проверенное черчение тестовой сети;

✅ проверенное открытие базы оборудования;

✅ готовую к дальнейшей работе программную среду.

📢 Услуга установки не является полным обучающим курсом по BIM- или MEP-проектированию. Создание реального инженерного проекта, выполнение расчётов, выбор оборудования и соблюдение строительных норм остаются ответственностью инженера-проектировщика.

🚀 Заказать дистанционную установку MagiCAD

Не тратьте время на поиск совместимого пакета, исправление ошибок установщика и попытки вручную подключить дополнение к AutoCAD или Revit.

Специалист «Львов Сервис» дистанционно проверит компьютер, подберёт подходящий выпуск и установит MagiCAD.

📦 Доступна установка для Autodesk AutoCAD 2021–2027.

📦 Доступна установка для Autodesk Revit 2016–2019, 2022, 2026 и 2027.

🌬️ Модули для проектирования вентиляции.

🔥 Инструменты для отопления и холодоснабжения.

💧 Проектирование водоснабжения и канализации.

⚡ Работа с электрическими системами.

🚒 Спринклерные системы.

🏗️ Опоры, крепления и подвесы для Revit.

💻 Дистанционная установка на компьютеры и ноутбуки с Windows.

🌍 Работаем дистанционно по всей Украине.

После завершения вы получаете установленный и проверенный MagiCAD для профессионального проектирования инженерных систем зданий.
