Описание Программа Pro100 v7 (украинская версия)

🪑 PRO100 v7 на украинском языке — проектирование мебели, интерьеров и подготовка обработки для ЧПУ

PRO100 v7 на украинском языке — профессиональная программа для проектирования корпусной мебели, создания интерьеров, подготовки деталировки, расчёта материалов и организации мебельного производства. Она подходит мебельщикам, конструкторам, дизайнерам интерьеров, архитекторам, технологам, производственным предприятиям, мебельным салонам и частным мастерам. 🪑🏠

Главное преимущество PRO100 заключается в сочетании простого управления с широкими профессиональными возможностями. Пользователь работает с мебельными деталями почти так же, как на реальном производстве: создаёт плиты нужного размера, задаёт толщину, располагает их в пространстве, добавляет кромку, материалы, фурнитуру, крепления и технологические операции.

Программу можно использовать для проектирования кухонь, шкафов, гардеробных, комодов, тумб, офисной мебели, торгового оборудования, мебели для ванных комнат, детских комнат, магазинов, ресторанов и других жилых или коммерческих помещений. 🏡

Украинский интерфейс делает работу с PRO100 более понятной для украинских мебельщиков и дизайнеров. Названия инструментов, свойств, материалов и основных команд отображаются на украинском языке, поэтому пользователю проще ориентироваться в программе и быстрее переходить к созданию собственных проектов. 🇺🇦

PRO100 работает на компьютерах и ноутбуках с операционной системой Windows.

✨ Что такое PRO100 v7

PRO100 — специализированное программное обеспечение для трёхмерного проектирования мебели и интерьеров. Название программы созвучно со словом «просто», что хорошо передаёт её основную концепцию: пользователь получает понятную рабочую среду, в которой мебель собирается из отдельных деталей, модулей и готовых элементов.

Каждый объект в проекте имеет собственные параметры:

• 📏 ширину, высоту и толщину;

• 📍 точное расположение в пространстве;

• 🔄 угол поворота и ориентацию;

• 🎨 материал и текстуру;

• 🪵 тип плиты или другого материала;

• 🏷️ название и служебное обозначение;

• 💰 цену или формулу расчёта;

• 🧱 форму и геометрию;

• 📑 принадлежность к определённой группе;

• ⚙️ производственные и технологические свойства.

Благодаря такому подходу PRO100 можно использовать не только для создания красивого изображения будущей мебели, но и для подготовки информации, необходимой конструктору, технологу и производству.

Когда пользователь изменяет размер шкафа, перемещает полку, добавляет фасад или заменяет материал, изменения сразу отображаются в трёхмерной сцене, проектной документации, списках элементов и расчётах. Это позволяет быстро проверять разные варианты конструкции и не создавать каждую версию проекта заново. 🔄

🎯 Для кого предназначена PRO100 v7

PRO100 можно использовать как в небольшой частной мастерской, так и на мебельном производстве с несколькими конструкторами, дизайнерами и станками.

Программа подходит для:

• 🪚 мебельщиков и столяров;

• 🏭 производителей корпусной мебели;

• 🎨 дизайнеров интерьеров;

• 📐 конструкторов мебели;

• ⚙️ технологов мебельного производства;

• 🏬 мебельных салонов;

• 🛒 производителей торгового оборудования;

• 🏢 проектировщиков офисных помещений;

• 🍽️ дизайнеров ресторанов, кафе и магазинов;

• 🧑‍💻 специалистов, создающих мебель по индивидуальному заказу;

• 🏠 частных пользователей, планирующих собственный интерьер.

В PRO100 можно подготовить как отдельную тумбу или шкаф, так и полноценное помещение с мебелью, техникой, освещением, декором, дверями, окнами и другими элементами.

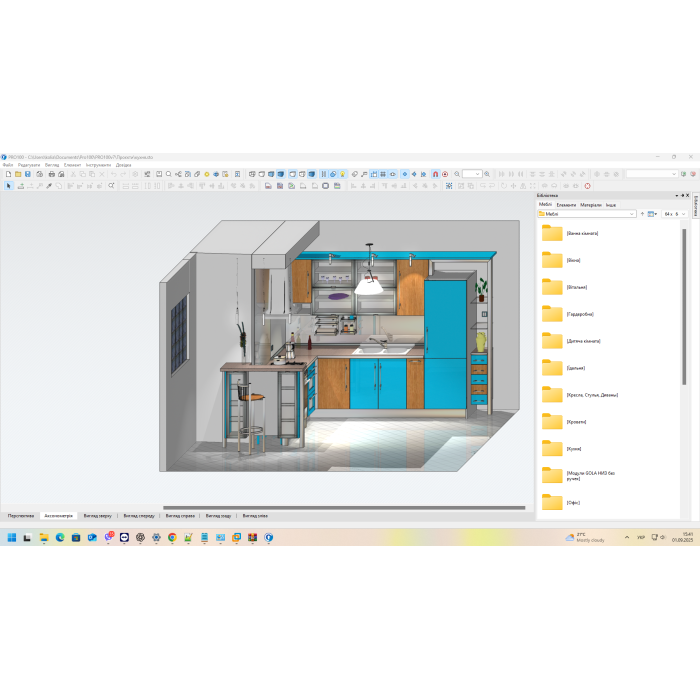

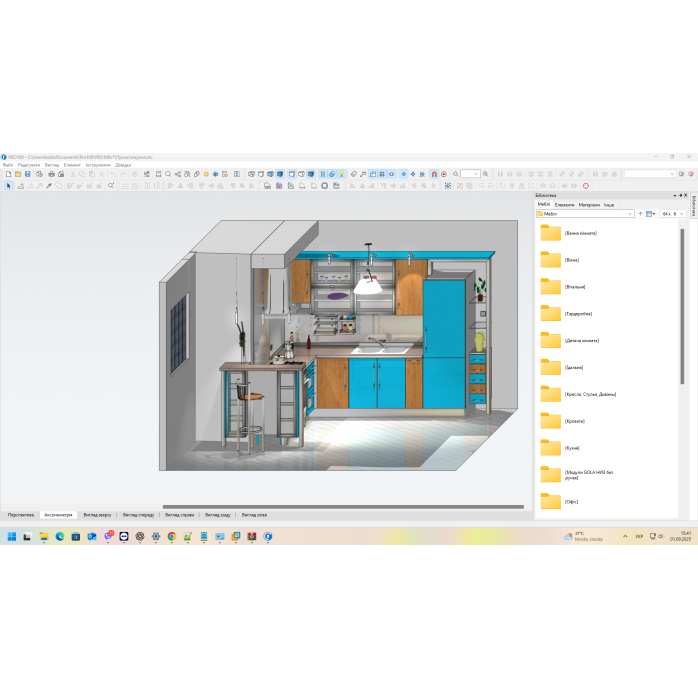

🏠 Проектирование корпусной мебели

PRO100 особенно хорошо подходит для корпусной мебели, поскольку логика программы построена вокруг работы с отдельными плитными деталями.

Пользователь может создавать:

• нижние и верхние кухонные секции;

• пеналы и колонны;

• прямые и угловые шкафы;

• шкафы-купе;

• гардеробные системы;

• тумбы и комоды;

• полки и стеллажи;

• мебель для ванной комнаты;

• офисные столы и тумбы;

• торговые прилавки и витрины;

• стойки администратора;

• рабочие места;

• мебель для кафе и ресторанов;

• нестандартные корпусные конструкции.

Проектирование может начинаться с отдельных плит или с готового модуля из библиотеки. Например, пользователь может взять стандартную кухонную тумбу, изменить её ширину, высоту, количество полок, фасады, ручки, направляющие и материал. После этого изменённый модуль можно сохранить в собственной библиотеке и использовать в следующих проектах. 📚

Такой подход значительно ускоряет работу с типовыми заказами. Не нужно каждый раз заново создавать стандартный корпус, выдвижной ящик или кухонную секцию — достаточно подготовить собственную систему модулей и изменять её в соответствии с размерами помещения и пожеланиями клиента.

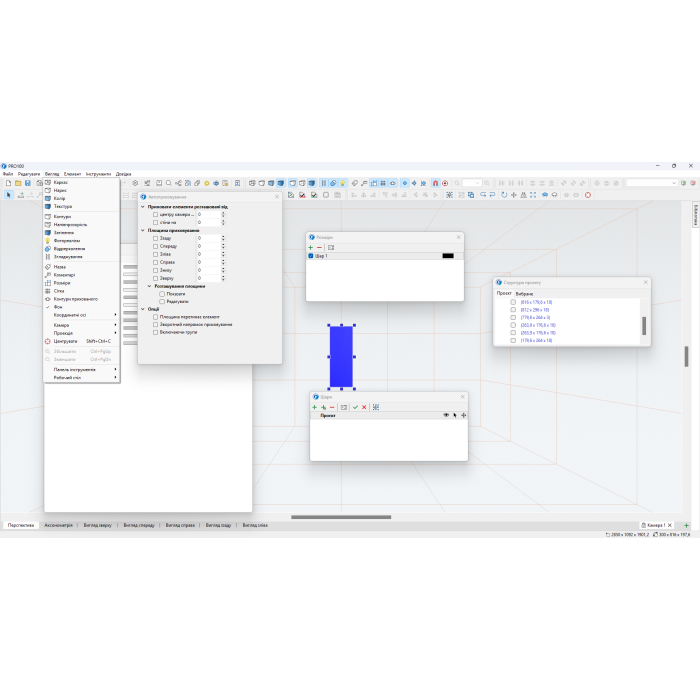

📐 Точная работа с мебельными деталями

Каждая деталь в PRO100 может иметь точно заданные размеры. Это важно не только для внешнего вида мебели, но и для правильного формирования списка деталей и дальнейшей передачи информации в производство.

Пользователь может:

• задавать ширину, высоту и толщину детали;

• точно располагать деталь относительно других элементов;

• изменять систему координат;

• поворачивать и зеркально отражать объекты;

• копировать отдельные детали или целые группы;

• выравнивать объекты;

• задавать одинаковое расстояние между полками;

• создавать симметричные конструкции;

• группировать элементы;

• изменять размер собранного модуля;

• работать с нестандартными формами;

• проверять расположение деталей в разных проекциях.

Функции привязки помогают точно соединять плиты, фасады, полки, боковины и другие объекты. Детали можно располагать вплотную друг к другу, выравнивать по краям или устанавливать на заданном расстоянии.

Это особенно важно при создании корпусов, где даже небольшое смещение полки, перегородки или фасада может повлиять на всю конструкцию.

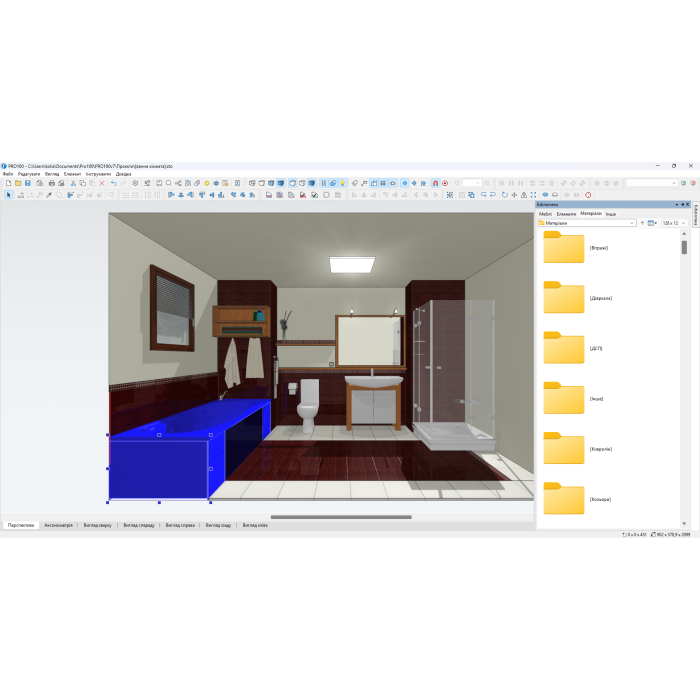

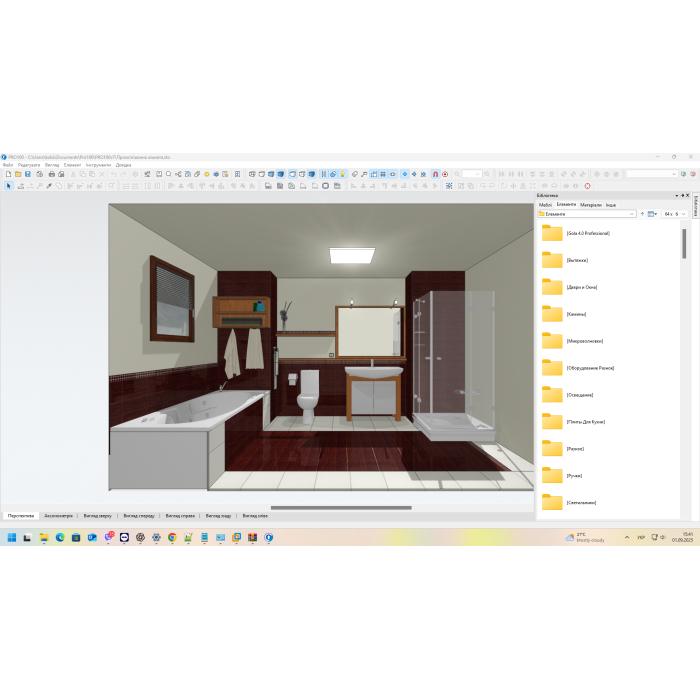

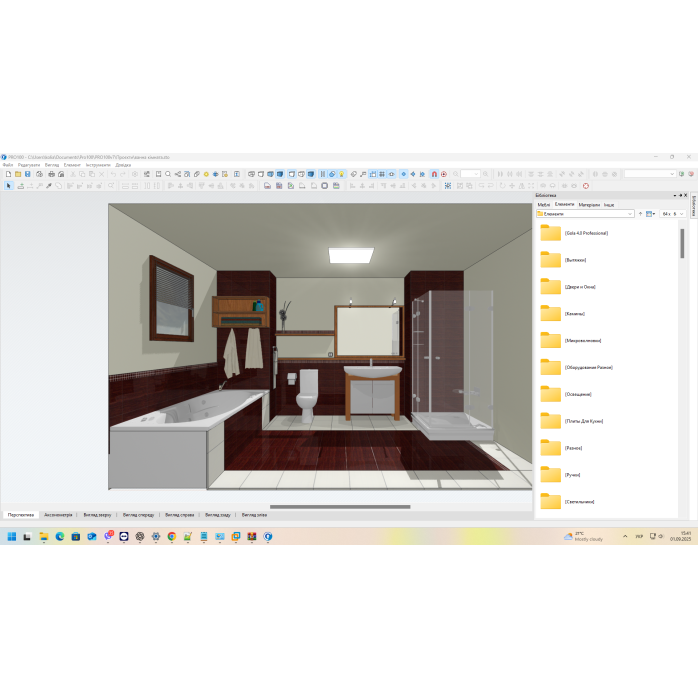

🧱 Создание помещений и интерьеров

PRO100 позволяет проектировать не только мебель, но и полноценные интерьеры.

В программе можно создать помещение, задать его размеры и добавить:

• стены;

• пол;

• потолок;

• двери;

• окна;

• перегородки;

• ниши;

• колонны;

• лестницы;

• освещение;

• сантехнику;

• бытовую технику;

• декоративные элементы;

• мебель из библиотеки;

• собственные мебельные модули.

Готовый интерьер можно просматривать сверху, спереди, сбоку, в аксонометрии или перспективе. Пользователь может перемещать камеру, изменять ракурс и проверять, как будет выглядеть помещение с разных точек. 👀

Это помогает оценить не только внешний вид мебели, но и удобство её расположения. Можно проверить, достаточно ли места для открывания фасадов, не мешает ли мебель проходу, правильно ли расположена техника и насколько гармонично выглядит вся композиция.

🎨 Материалы, текстуры и оформление

В PRO100 можно назначать материалы отдельным деталям, фасадам, корпусам, столешницам, стенам, полу и другим объектам.

Программа подходит для работы с текстурами:

• ДСП;

• МДФ;

• натуральной древесины;

• шпона;

• камня;

• мрамора;

• стекла;

• металла;

• пластика;

• ткани;

• плитки;

• декоративных панелей;

• столешниц;

• фасадных покрытий.

Пользователь может работать с готовыми материалами или добавлять собственные текстуры. Это позволяет адаптировать библиотеку под конкретных производителей плит, фасадов, столешниц и фурнитуры.

Материалы можно заменять не только на одной детали, но и сразу на группе объектов. Например, можно изменить цвет всех корпусов, фасадов или столешниц в проекте. Такая функция удобна при работе с клиентом, когда нужно быстро показать несколько вариантов цветового оформления. 🌈

📚 Собственные библиотеки мебели и элементов

Библиотеки являются одной из важнейших частей PRO100. Они помогают повторно использовать готовые мебельные модули, детали, материалы, фурнитуру и декоративные объекты.

В библиотеках можно сохранять:

• кухонные секции;

• шкафы;

• тумбы;

• комоды;

• столы;

• полки;

• стеллажи;

• фасады;

• ручки;

• петли;

• направляющие;

• ножки;

• профили;

• бытовую технику;

• сантехнику;

• декор;

• освещение;

• материалы и текстуры.

Пользователь может создать собственную структуру папок, распределить модули по типам, производителям, коллекциям или назначению. Например, кухонные корпуса можно разделить на нижние, верхние, угловые, высокие и нестандартные секции.

Готовый модуль можно перенести из библиотеки непосредственно в проект, изменить его размер, материал или наполнение, а затем сохранить как новый вариант. Это превращает библиотеку не просто в хранилище объектов, а в полноценную основу рабочего процесса. 🗂️

📦 Импорт 3D-объектов

PRO100 поддерживает использование внешних трёхмерных объектов и материалов. Благодаря этому в библиотеку можно добавлять модели техники, сантехники, мебели, светильников, декора и других элементов, созданных в других программах или загруженных из каталогов производителей.

Импортированные объекты можно:

• масштабировать;

• перемещать;

• поворачивать;

• размещать в интерьере;

• дополнять материалами;

• сохранять в собственной библиотеке;

• использовать в следующих проектах.

Для работы со сложными импортированными моделями важны правильный масштаб, ориентация, количество полигонов и качество текстур. Слишком детализированные модели могут увеличивать размер проекта и нагрузку на компьютер, поэтому для больших интерьеров желательно использовать оптимизированные 3D-объекты. ⚡

🖼️ Визуализация мебели и интерьеров

PRO100 позволяет просматривать проект в трёхмерном режиме уже во время работы. Все изменения размеров, материалов, расположения мебели или деталей отображаются в сцене.

Визуализация помогает:

• оценить пропорции мебели;

• проверить сочетание цветов;

• показать клиенту общую концепцию;

• сравнить несколько вариантов фасадов;

• подобрать столешницу;

• проверить расположение техники;

• определить оптимальный ракурс;

• представить готовый интерьер.

Для презентации можно подготовить панорамное отображение проекта, которое удобно просматривать на компьютере или смартфоне. Это позволяет показать клиенту не только отдельное статичное изображение, но и пространственное расположение мебели в помещении. 📱

🌅 KRAY Render для фотореалистичной визуализации

KRAY Render расширяет возможности PRO100 в области фотореалистичного отображения. Он используется для более точной работы со светом, тенями, отражениями и материалами.

С помощью KRAY можно подготовить более реалистичное изображение интерьера, на котором лучше передаются:

• естественное и искусственное освещение;

• тени от мебели и предметов;

• отражения на стекле и глянцевых поверхностях;

• текстура древесины;

• матовые и блестящие материалы;

• металлические элементы;

• прозрачность стекла;

• общая атмосфера помещения.

Качество и скорость рендеринга зависят от сложности сцены, количества источников света, разрешения изображения, материалов и производительности компьютера. Для сложных интерьеров желательно использовать современный многоядерный процессор, достаточный объём оперативной памяти и дискретную видеокарту. 💻

📏 Чертежи и размеры

В PRO100 можно создавать проектную документацию с размерами. Программа поддерживает ручное и полуавтоматическое нанесение горизонтальных и вертикальных размеров.

Размеры можно:

• привязывать к краям деталей;

• наносить на отдельные объекты;

• использовать для группы элементов;

• перемещать;

• размещать на отдельных слоях;

• добавлять к виду спереди, сбоку или сверху;

• использовать в документации проекта.

Это удобно для согласования габаритов мебели, подготовки монтажа, проверки ниш, расстояний между секциями и расположения мебели в помещении.

📊 Списки деталей, материалы и расчёты

PRO100 может формировать актуальный список элементов проекта. Когда пользователь изменяет конструкцию, размеры или количество деталей, информация в списках также обновляется.

В отчётах могут использоваться:

• названия деталей;

• количество;

• ширина;

• высота;

• толщина;

• материал;

• кромка;

• группа;

• цена;

• служебные обозначения;

• дополнительные свойства.

Это позволяет получить деталировку мебели без повторного ручного переписывания каждой плиты.

Для правильного результата важно, чтобы элементы в проекте имели понятные названия, материалы и свойства. Если деталь создана только как декоративный объект без правильно заполненных параметров, она может отображаться в отчёте не так, как ожидает технолог. Поэтому качество производственной документации зависит от правильной структуры самого проекта. 📋

✂️ PRO100 и программы оптимизации раскроя

После создания мебели список плитных деталей можно передать в программу оптимизации раскроя, например Nowy Rozkrój или другое совместимое решение.

Программа раскроя используется для размещения деталей на листах ДСП, МДФ, фанеры или других плитных материалов.

Она помогает:

• формировать карты раскроя;

• размещать детали на листах;

• учитывать ширину пропила;

• определять количество необходимых листов;

• контролировать поворот деталей;

• учитывать направление текстуры;

• работать с остатками;

• подготавливать этикетки;

• упорядочивать изготовление деталей.

Передача деталировки из PRO100 уменьшает объём ручного ввода. Конструктору не нужно повторно набирать название, длину, ширину и количество каждой детали, если эти данные уже правильно подготовлены в проекте.

PRO100 отвечает за конструкцию мебели и параметры деталей, а программа раскроя — за оптимальное размещение этих деталей на плитном материале. Вместе они образуют удобную рабочую цепочку от проектирования до подготовки карт раскроя. 🪚

⚙️ CNC-модуль PRO100 для мебельного производства

🔹 Что такое CNC-модуль в PRO100

CNC-модуль расширяет PRO100 инструментами для подготовки операций, которые должны выполнять деревообрабатывающие станки с числовым программным управлением.

К отдельной мебельной детали можно добавлять:

• 🕳️ сверление;

• 🌀 фрезерование;

• ✂️ резку;

• 📐 пазы;

• 🔩 отверстия под фурнитуру;

• 🧩 группы технологических операций;

• 📋 параметрические шаблоны обработки.

После подготовки детали CNC-модуль может сформировать файл в формате, который используется соответствующей системой управления или программным обеспечением станка.

Таким образом, в PRO100 можно объединить конструкцию мебели с технологической информацией. Деталь в проекте содержит не только длину, ширину, толщину и материал, но и данные о том, где нужно просверлить отверстие, сделать паз, выполнить выборку или провести фрезой по заданному контуру. ⚙️

🏭 Зачем мебельному производству CNC-модуль

Без CNC-модуля оператору или технологу часто приходится создавать обработку отдельно в программе станка. Он открывает деталь, повторно вводит её размер, добавляет отверстия, пазы и другие операции.

Такой процесс занимает время и создаёт риск ошибок. Например, после изменения ширины шкафа конструктор может обновить проект, но технолог будет работать со старыми размерами. Или оператор может неправильно ввести отступ отверстия либо выбрать не ту сторону детали.

CNC-модуль помогает построить более целостный процесс:

1. 🪑 Конструктор создаёт мебель в PRO100.

2. 📏 Детали получают точные размеры и материалы.

3. 🕳️ К деталям добавляются сверления, пазы и фрезерование.

4. 🧩 Типовые операции сохраняются в шаблонах.

5. 🔄 Параметрические операции адаптируются к размеру детали.

6. 📤 Данные экспортируются в формат соответствующего оборудования.

7. 🏷️ Деталь и файл обработки можно связать с помощью маркировки или штрихкода.

8. 🏭 Оператор проверяет программу и запускает обработку на станке.

Это особенно полезно для серийного производства, где одна конструкция имеет много размерных вариантов.

🕳️ Сверление в CNC-модуле

Сверление является одной из основных операций в производстве корпусной мебели. Отверстия необходимы для петель, конфирматов, шкантов, эксцентриков, направляющих, полкодержателей, ручек и другой фурнитуры.

CNC-модуль позволяет добавлять сверления на разных плоскостях детали и задавать параметры каждого отверстия.

Для сверления можно определять:

• диаметр;

• глубину;

• расположение;

• плоскость обработки;

• отступ от края;

• направление сверления;

• тип инструмента;

• технологические параметры;

• принадлежность к определённой группе;

• связь с другими операциями.

Например, для мебельной петли можно подготовить шаблон, который будет содержать центральное отверстие под чашку и монтажные отверстия. После установки такого шаблона на фасад все необходимые операции добавляются как единая технологическая группа. 🔩

📍 Сверление на разных плоскостях детали

Мебельная деталь может требовать обработки не только на лицевой стороне.

Отверстия могут располагаться:

• на лицевой плоскости;

• на обратной плоскости;

• на верхнем торце;

• на нижнем торце;

• на левом торце;

• на правом торце.

Например, отверстия под полкодержатели выполняются на внутренней плоскости боковины, а отверстия под шканты или конфирматы могут располагаться на торце детали. Отверстия под ручки создаются на фасаде, а технологические отверстия под направляющие — на боковинах корпуса.

Правильный выбор плоскости особенно важен во время экспорта, поскольку станок должен правильно определить ориентацию заготовки и сторону её обработки. 🧭

🔢 Серии и группы сверлений

Не все отверстия создаются отдельно. В мебельном производстве часто используются повторяющиеся ряды и группы сверлений.

CNC-модуль позволяет подготовить:

• серию отверстий с одинаковым шагом;

• вертикальный ряд под полки;

• горизонтальную группу отверстий;

• монтажную схему под петлю;

• отверстия под направляющую;

• присадку под определённый тип крепления;

• зеркальный набор операций;

• группу отверстий для конкретного мебельного узла.

Вместо ручного добавления каждого отверстия можно задать начальную точку, количество, расстояние и направление. Это ускоряет подготовку детали и уменьшает риск случайного смещения одного из отверстий.

🧬 Наследование сверлений между деталями

Одна из наиболее интересных возможностей CNC-модуля — наследование сверлений между соседними деталями.

Когда две мебельные плиты соединяются, технологическая операция часто относится к обеим деталям. Например, дно тумбы соединяется с боковиной, полка — с вертикальной перегородкой, а петля — с фасадом и корпусом.

Наследование позволяет передавать соответствующие операции на соседнюю деталь. Фурнитура или одна плита может автоматически определять, где должны появиться отверстия на другом элементе.

Примеры использования:

• дно корпуса передаёт отверстия на боковины;

• полка формирует присадку на вертикальных деталях;

• петля создаёт отверстия на фасаде;

• монтажная планка петли определяет отверстия на боковине;

• направляющая формирует необходимую присадку;

• ручка передаёт отверстия на фасад;

• крепление определяет обработку двух соединённых деталей.

Благодаря этому мебель можно конструировать по принципу технологического конструктора. Пользователь собирает корпус из подготовленных элементов, а связанные сверления переходят на нужные детали. 🧩

🔄 Преимущества наследования обработки

Наследование особенно полезно для библиотечных модулей. Если шкаф уже содержит правильно подготовленные технологические связи, его можно использовать как основу для следующих проектов.

Когда изменяется размер корпуса, положение полки или фасада, связанные операции могут перестраиваться в соответствии с новой конструкцией.

Это помогает:

• быстрее создавать типовые корпуса;

• уменьшить повторный ввод присадки;

• унифицировать мебельные узлы;

• использовать одинаковые правила в разных проектах;

• сохранять технологию внутри библиотечного модуля;

• проще передавать проект от конструктора в производство.

Главная идея заключается в том, что технологическая информация хранится вместе с мебельным элементом, а не создаётся заново после завершения дизайна.

📐 Параметрическое сверление

Параметрические формулы позволяют связывать положение и количество отверстий с размерами детали.

Например, можно создать правило:

• первое отверстие располагается на заданном расстоянии от края;

• последнее отверстие также имеет фиксированный отступ;

• остальные отверстия равномерно распределяются между ними;

• количество отверстий зависит от высоты боковины;

• центр операции всегда располагается посередине фасада;

• отверстия смещаются вместе с изменением ширины детали.

Если высота шкафа изменится, параметрический ряд сверлений может автоматически адаптироваться к новому размеру.

Это очень важно для размерной мебели. Один шаблон можно использовать для нескольких вариантов тумб, шкафов или секций, не создавая отдельный набор сверлений для каждой ширины и высоты. 📏

🧰 Шаблоны сверления для фурнитуры

В CNC-модуле можно создавать шаблоны под конкретную фурнитуру.

Шаблон может содержать:

• одно или несколько отверстий;

• разные диаметры;

• разную глубину;

• точные отступы;

• ориентацию;

• условия расположения;

• параметрические формулы;

• дополнительное фрезерование;

• вспомогательные технологические операции.

Так можно подготовить шаблоны для:

• мебельных петель;

• монтажных планок;

• направляющих выдвижных ящиков;

• конфирматов;

• шкантов;

• эксцентриковых стяжек;

• полкодержателей;

• ручек;

• подъёмных механизмов;

• соединителей;

• систем раздвижных дверей.

После подготовки шаблона пользователь применяет его к нужной детали без повторного ввода всех координат. Это ускоряет работу и помогает использовать одинаковые технологические правила в разных проектах. 🔧

✂️ Резка и пазы в CNC-модуле

CNC-модуль поддерживает операции резки на плоскости или соответствующей стороне мебельной детали.

Резку можно использовать для:

• пазов под заднюю стенку;

• технологических пропилов;

• выборок;

• фальцев;

• обработки торцевых участков;

• подготовки места под профиль;

• серии одинаковых пропилов;

• специальных мебельных соединений.

Для операции задаются расположение, направление, длина, глубина и другие параметры. Отдельные резы можно объединять в группы или сохранять как готовый шаблон.

Например, шаблон паза под заднюю стенку может быть привязан к размерам боковины, дна или крышки. Если размер детали изменится, паз перестраивается в соответствии с заданной формулой.

📐 Параметрические шаблоны пазов и резки

Параметрический шаблон особенно полезен для типовых мебельных операций.

В нём можно определить:

• отступ от края;

• длину;

• глубину;

• количество проходов;

• связь с шириной или высотой детали;

• условия использования;

• необходимый инструмент;

• скорость движения;

• способ входа в материал.

Например, паз под ДВП может всегда начинаться на одинаковом расстоянии от заднего края детали и проходить по всей её длине. Если высота боковины изменяется, длина паза изменяется автоматически.

Это позволяет использовать один технологический шаблон для большого количества деталей разного размера.

🌀 Фрезерование в CNC-модуле

Фрезерование позволяет создавать более сложную обработку, чем обычное сверление или прямой пропил.

CNC-модуль поддерживает работу с:

• прямыми линиями;

• дугами;

• кривыми;

• контурами;

• группами траекторий;

• сериями фрезерования;

• параметрическими шаблонами;

• комбинированной обработкой.

Фрезерование можно использовать для:

• пазов;

• выборок;

• отверстий нестандартной формы;

• вырезов под технику;

• вырезов под мойку;

• вентиляционных отверстий;

• декоративных элементов;

• технологических контуров;

• посадочных мест;

• закруглений;

• обработки фасадов;

• специальных мебельных соединений.

Для каждой операции можно определить инструмент, глубину, траекторию и технологические параметры.

🛤️ Группы траекторий одного инструмента

Несколько фрезерных операций можно объединять в группу траекторий одного инструмента. Это помогает упорядочить обработку и уменьшить количество ненужных смен инструмента.

Например, одна фреза может выполнять несколько пазов или вырезов на детали. Если эти операции объединены в одну группу, технологу удобнее контролировать порядок обработки и параметры инструмента.

Группирование также помогает:

• логично структурировать сложную деталь;

• отделить сверление от фрезерования;

• объединить однотипные операции;

• быстрее редактировать технологию;

• повторно использовать готовые наборы траекторий.

🔁 Серии фрезерования

Если одинаковая операция повторяется несколько раз, её можно организовать как серию.

Это могут быть:

• ряд одинаковых пазов;

• повторяющиеся декоративные прорези;

• вентиляционные отверстия;

• несколько посадочных мест;

• симметричные вырезы;

• одинаковые технологические элементы на разных участках детали.

Серийное создание операций уменьшает количество ручной работы и помогает сохранять одинаковые расстояния и параметры.

🧩 Комбинированные шаблоны обработки

Один шаблон CNC может содержать сразу несколько типов операций:

• сверление;

• резку;

• фрезерование;

• серии отверстий;

• несколько инструментов;

• параметрические формулы;

• собственные переменные.

Например, шаблон мебельного соединения может содержать отверстия под шканты, отверстие под стяжку и дополнительную выборку. Шаблон под фурнитуру может содержать сверление и фрезерование посадочного места.

Комбинированные шаблоны позволяют превратить сложную технологическую операцию в готовый повторно используемый блок. Мастеру не нужно каждый раз заново вводить все координаты и параметры.

🗃️ Собственная база технологических операций

CNC-модуль позволяет создавать собственную базу групп обработки.

В ней можно сохранять технологические наборы для:

• дна шкафа;

• боковин корпуса;

• полок;

• фасадов;

• выдвижных ящиков;

• направляющих;

• петель;

• ручек;

• задней стенки;

• столешниц;

• монтажных планок;

• нестандартных мебельных узлов.

Базу можно организовать в соответствии с собственными производственными стандартами. Например, отдельно хранить операции для кухонь, шкафов-купе, офисной мебели или торгового оборудования.

Это помогает стандартизировать работу. Все конструкторы могут использовать одинаковые шаблоны, отступы, инструменты и правила обработки. 🏭

🧮 Собственные переменные и формулы

CNC-модуль поддерживает создание собственных параметров и формул. Это позволяет строить технологию не только на фиксированных координатах, но и на зависимостях.

Формулы могут учитывать:

• ширину детали;

• высоту;

• толщину;

• расстояние от края;

• центр детали;

• количество повторений;

• шаг между операциями;

• расположение соседнего элемента;

• параметры мебельного узла.

Благодаря формулам один шаблон можно адаптировать к разным размерам деталей.

Например, отверстие под ручку может всегда оставаться посередине фасада, а ряд отверстий под полки — автоматически изменять количество в зависимости от высоты боковины.

🔧 Собственные инструменты

В CNC-модуле можно создавать собственный список инструментов, соответствующий оснащению конкретного станка.

Для инструмента можно задавать:

• название;

• тип;

• диаметр;

• рабочую глубину;

• скорость подачи;

• скорость входа;

• скорость выхода;

• способ погружения;

• дополнительные технологические параметры.

Это позволяет согласовать шаблоны обработки с реальной конфигурацией оборудования. Если на предприятии используется определённый набор свёрл, фрез и пил, технологические шаблоны можно строить именно на этих инструментах. 🛠️

📤 Форматы экспорта для ЧПУ

CNC-модуль PRO100 поддерживает экспорт для разных деревообрабатывающих станков и программных систем.

Среди поддерживаемых направлений:

• HOMAG woodWOP — формат MPR;

• Biesse Editor — формат BPP;

• SCM Maestro — форматы XCS и PGMX;

• HOLZHER NC-HOPS — формат HOP;

• Felder TpaCAD — формат TCN;

• Felder F4Integrate — формат F4G;

• Vitap TpaCAD — формат TCN;

• Infotec TpaCAD — формат TCN;

• SERON COBUS — формат FMC;

• Masterwood Masterwork — формат TLF;

• универсальный DXF с определёнными слоями.

Наличие нужного формата является важным условием, но перед производственным использованием необходимо учитывать конкретную модель станка, версию управляющего программного обеспечения, конфигурацию инструментов, систему координат и правила постобработки.

Одинаковый бренд станка не всегда означает полностью одинаковую конфигурацию. Поэтому подготовленный файл нужно проверить в программе оборудования или на тестовой детали перед серийным запуском. 🔍

🏷️ Штрихкоды и идентификация деталей

В связке с программой раскроя CNC-модуль может использоваться для организации маркировки деталей штрихкодами.

Штрихкод помогает связать:

• деталь из проекта;

• её размер;

• материал;

• сторону обработки;

• соответствующий CNC-файл;

• номер заказа;

• позицию в изделии;

• следующий этап производства.

После раскроя оператор сканирует этикетку, находит нужную программу обработки и меньше зависит от ручного поиска файлов.

Для деталей, обрабатываемых с двух сторон, может использоваться отдельное обозначение обратной стороны. Это помогает правильно перевернуть деталь и выбрать соответствующий файл обработки. 📑

🔗 Импорт BXF2 и работа с BLUM

CNC-модуль поддерживает импорт данных BXF2 из конфигуратора корпусов BLUM.

Такой обмен может передавать:

• элементы корпуса;

• фурнитуру;

• сверления;

• список компонентов;

• технологические данные.

Рабочий процесс может выглядеть следующим образом:

1. В конфигураторе BLUM создаётся корпус или мебельный узел.

2. Данные экспортируются в формате BXF2.

3. Файл импортируется в PRO100.

4. В проект передаются детали, фурнитура и связанные сверления.

5. CNC-модуль подготавливает информацию для дальнейшего экспорта на станок.

Это особенно полезно для производств, регулярно работающих с фурнитурой BLUM и желающих уменьшить объём повторного ввода технологических данных.

🧭 Лицевая и обратная стороны детали

Во время подготовки CNC-обработки нужно правильно определить ориентацию каждой детали.

Особое значение имеют:

• лицевая сторона;

• обратная сторона;

• верхний край;

• нижний край;

• левый и правый торцы;

• направление текстуры;

• положение детали на станке;

• начальная точка координат.

Если ориентация определена неправильно, отверстия или пазы могут появиться на противоположной стороне заготовки. Поэтому перед экспортом важно проверить не только сами координаты, но и логику расположения детали.

Для симметричных элементов также нужно контролировать зеркальность. Левая и правая боковины могут иметь одинаковые габариты, но разное расположение сверлений.

🧪 Проверка CNC-операций

Перед формированием файла для станка нужно проверить:

• размеры детали;

• толщину материала;

• ориентацию;

• лицевую и обратную стороны;

• координаты отверстий;

• диаметры;

• глубину;

• пазы;

• фрезерные контуры;

• выбранные инструменты;

• технологические отступы;

• формат экспорта;

• соответствие конфигурации станка.

Особенно внимательно нужно проверять отверстия возле краёв, сквозные операции, глубокие пазы, зеркальные детали и обработку с двух сторон.

Первый запуск нового шаблона желательно выполнять на тестовой заготовке. После проверки размеров и посадки фурнитуры шаблон можно использовать в серийных проектах. ✅

🏭 Пример: подготовка кухонной тумбы к ЧПУ

Рассмотрим типовой корпус кухонной тумбы.

Проект состоит из:

• двух боковин;

• дна;

• полок;

• задней стенки;

• фасадов;

• петель;

• ручек;

• ножек;

• дополнительной фурнитуры.

В CNC-модуле можно подготовить:

• отверстия в боковинах для соединения с дном;

• ряд отверстий под полки;

• присадку под монтажные планки петель;

• отверстия в фасадах под чашки петель;

• отверстия под ручки;

• паз под заднюю стенку;

• сверления под направляющие, если в корпусе есть выдвижные ящики;

• дополнительные выборки или фрезерование.

Если технологические связи настроены правильно, изменение ширины или высоты корпуса не требует полного создания всех операций заново. Часть обработки адаптируется с помощью параметрических правил и наследования.

🗄️ Пример: шкаф с регулируемыми полками

Для шкафа можно создать параметрический ряд отверстий под полкодержатели.

В шаблоне определяются:

• отступ от переднего края;

• отступ от заднего края;

• первое отверстие;

• последнее отверстие;

• шаг;

• диаметр;

• глубина;

• количество рядов.

Если высота боковины изменится, количество отверстий или длина ряда может перестроиться в соответствии с формулой.

Один шаблон подходит для шкафов разной высоты, что особенно удобно для серийных мебельных систем.

🚪 Пример: фасад с петлями и ручкой

Для фасада можно подготовить отдельные шаблоны:

• сверление под чашку петли;

• монтажные отверстия петли;

• отверстия под ручку;

• фрезерование декоративной формы;

• вырез или паз под профиль.

Расположение петель можно связать с высотой фасада. Например, крайние петли имеют постоянный отступ, а дополнительные равномерно распределяются между ними.

Отверстия под ручку могут автоматически оставаться по центру или на заданном расстоянии от края независимо от изменения ширины фасада.

🚀 Преимущества PRO100 v7 с CNC-модулем

Сочетание PRO100 и CNC-модуля даёт мебельному предприятию единую среду для проектирования конструкции и технологической подготовки.

Основные преимущества:

• ✅ мебель и обработка сохраняются в одном проекте;

• ✅ уменьшается объём повторного ввода координат;

• ✅ типовые операции можно сохранять как шаблоны;

• ✅ сверления передаются между связанными деталями;

• ✅ обработка может зависеть от размера детали;

• ✅ можно создать собственную базу мебельных узлов;

• ✅ поддерживаются разные форматы деревообрабатывающих станков;

• ✅ детали можно связывать с файлами с помощью штрихкодов;

• ✅ проще стандартизировать работу конструкторов;

• ✅ быстрее подготавливаются размерные варианты мебели;

• ✅ уменьшается количество ручных операций между проектом и производством.

Наибольший эффект получает предприятие, которое постепенно создаёт собственную технологическую библиотеку: корпуса, фурнитуру, шаблоны сверления, правила наследования, инструменты и форматы экспорта.

💻 Системные требования PRO100 v7

Для комфортной работы рекомендуется:

• операционная система Windows 10 или Windows 11, 64-bit;

• современный процессор Intel Core i5, Core i7 или AMD Ryzen 5, Ryzen 7;

• не менее 8 ГБ оперативной памяти;

• для больших проектов желательно 16–32 ГБ оперативной памяти;

• дискретная видеокарта NVIDIA GeForce или AMD Radeon;

• поддержка OpenGL;

• SSD или NVMe SSD;

• достаточно места для программы, библиотек, проектов и текстур;

• стабильные драйверы видеокарты.

PRO100 активно использует видеокарту для отображения трёхмерной сцены. На компьютерах только с интегрированной графикой программа может работать медленнее, особенно в больших интерьерах с множеством объектов и текстур.

Для KRAY Render особенно важны производительный процессор и достаточный объём оперативной памяти. Для CNC-модуля главными являются стабильная работа программы, правильная конфигурация форматов экспорта и подготовленная база технологических операций. 🖥️

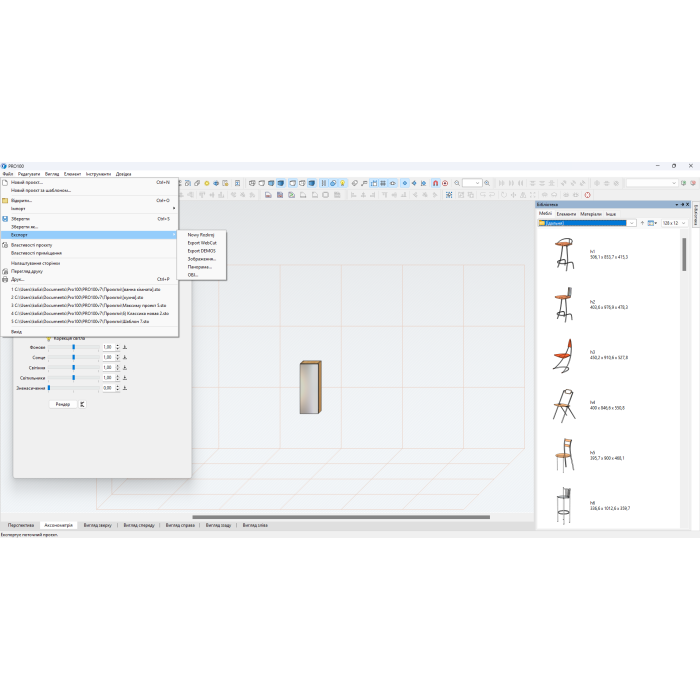

📌 PRO100 v7 на украинском языке — от проекта до производства

PRO100 v7 на украинском языке объединяет несколько важных направлений работы:

1. 🪑 Проектирование мебели с точными размерами.

2. 🏠 Создание полноценных интерьеров.

3. 🎨 Работу с материалами и текстурами.

4. 📚 Создание собственных библиотек.

5. 📏 Подготовку чертежей и размеров.

6. 📊 Формирование списков деталей и материалов.

7. ✂️ Передачу деталировки в программу раскроя.

8. 🕳️ Подготовку сверлений и присадки.

9. 🌀 Создание пазов, резки и фрезерных операций.

10. 📐 Использование параметрических CNC-шаблонов.

11. 🧬 Наследование обработки между деталями.

12. 📤 Экспорт файлов для деревообрабатывающих станков с ЧПУ.

13. 🏷️ Идентификацию деталей и CNC-файлов с помощью маркировки.

14. 🌅 Подготовку презентаций и визуализаций.

Это делает PRO100 полезным не только для дизайнера, который показывает клиенту будущую кухню или шкаф, но и для конструктора и технолога, которые должны подготовить детали к реальному изготовлению.

Украинская версия помогает быстрее ориентироваться в инструментах и свойствах программы, а CNC-модуль значительно расширяет возможности мебельных производств, использующих сверлильно-присадочные и фрезерные станки с числовым программным управлением. 🇺🇦⚙️

PRO100 v7 — это удобное рабочее пространство, в котором идея мебели постепенно превращается в точную конструкцию, деталировку, технологические операции и подготовленные данные для производства. 🪑➡️📐➡️🪚➡️🏭
