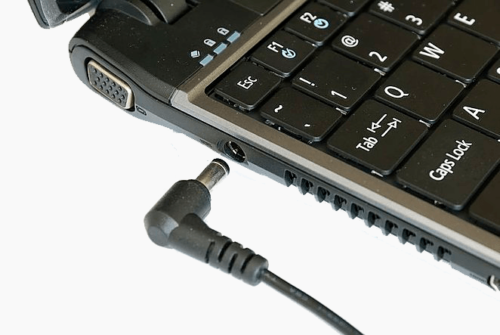

Ремонт гнізда живлення ноутбука

Виявити проблему з гніздом живлення ноутбука без мультиметра можна тільки досвідченим шляхом або при візуальному огляді. На поломку цього елемента вказують:

1. Неможливість включення пристрою без батареї при підключеному блоці живлення (побічно).
2. Відсутність індикації процесу зарядки після підключення блоку живлення.
3. Нагрівання контактів штекера і роз'єму.
4. Іскри при підключенні або відключенні електричної розетки.
5. Тріщини на корпусі гнізда.

Найбільш часта причина поломок саме механічні пошкодження. Вони проводять до того, що роз'єм погано контактує з доріжками на материнській платі. В результаті останні вигорають під дією напруги.

Проблеми з цією деталлю можуть привести в непридатність і інші компоненти ланцюгів живлення - від невеликих резисторів і конденсаторів до мікросхем-контролерів пускових і чергових напруг.

Типи поломок

Харчування - ключова умова для нормальної роботи портативного комп'ютера. Відповідний роз'єм - єдине місце, звідки воно надходить якщо батарея розряджена або відключена. Виділяють кілька типів поломок цього вузла:

1. Порушений контакт між штекером і роз'ємом. Викликається порушенням геометрії контактних елементів або сторонніми предметами. Виявляється вимиканням комп'ютера при ворушіння штекера.
2. Механічні ушкодження, які перешкоджають нормальному підключенню блоку живлення. Траплялися випадки, коли роз'єм був просто виламав з посадочних місць на платі.
3. Оплавлення контактів в результаті перегріву. До таких ситуацій призводять фактори з першого пункту, на які тривалий час не звертали уваги. Штекер спаивается з гніздом, і витягти його ставати проблематично. У таких випадках не слід докладати зусиль для роз'єднання елементів. Це може порушити цілісність контактних місць на материнській платі і ускладнити ремонт.

Порядок і особливості ремонту

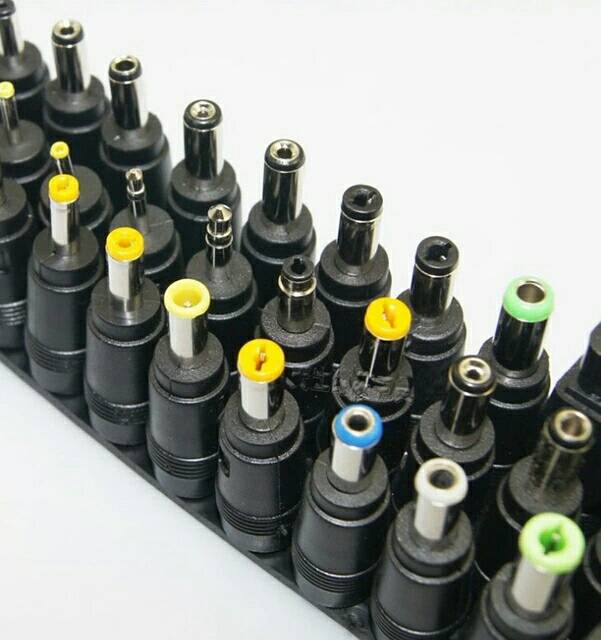

Різновид штекерів

Якщо діагностика підтверджує вийшов з ладу роз'єм живлення, то дії майстра полягають в наступному:

1. Розібрати ноутбук і дістати системну плату.

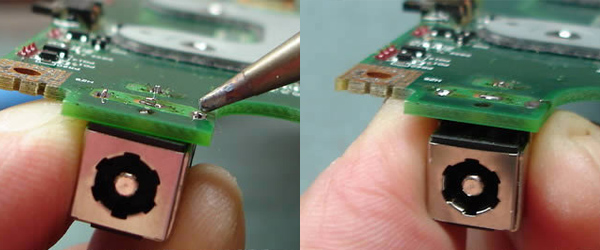

2. Випаяти пошкоджене гніздо.
3. Очистити контактні площадки від старого припою або відновити їх.
4. Встановити і припаяти новий роз'єм.
5. Провести тестування.
