Заміна шлейфу на ноутбуці

Шлейф або плоский стрічковий кабель – один з основних способів з'єднання елементів ноутбука. Він економить місце і володіє запасом гнучкості, що грає ключову роль в конструкції кришки з екраном.

З іншого боку шлейф досить крихкий. І якщо в процесі експлуатації він переломлюється відносно рідко, то при неправильному складанні або розбиранні пристрою страждає досить часто.

Трохи про пристрій

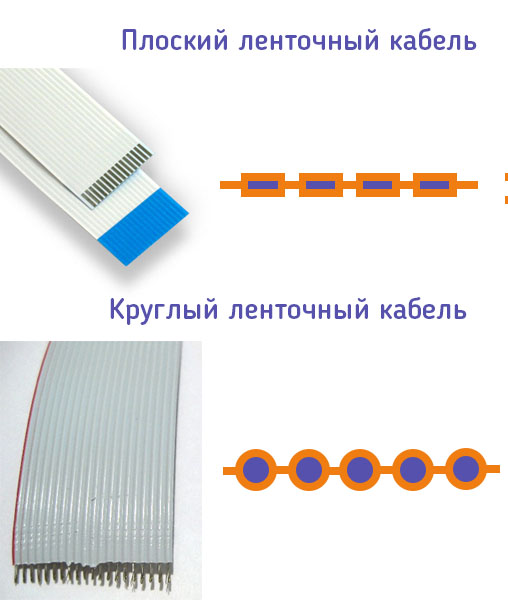

Стрічкові кабелі, які використовуються в ноутбуках відносяться до плоских. На відміну від круглих, в яких в одній площині розташовуються провідники з круглим перетином, в кабелях плоского типу використовується тонкий шар струмопровідного напилення.

Провідники в обох випадках поміщаються в полімерну ізоляцію. Плоскі стрічкові кабелі можуть оснащуватися спеціальними конекторами на кінцях, з'єднуватися з функціональними елементами за допомогою пайки або підключатися до роз'ємів ділянками оголеного від ізоляції металізованого шару.

Всередині ноутбука вони з'єднують системну плату з матрицею екрану, клавіатурою, тачпадом іншими елементами.

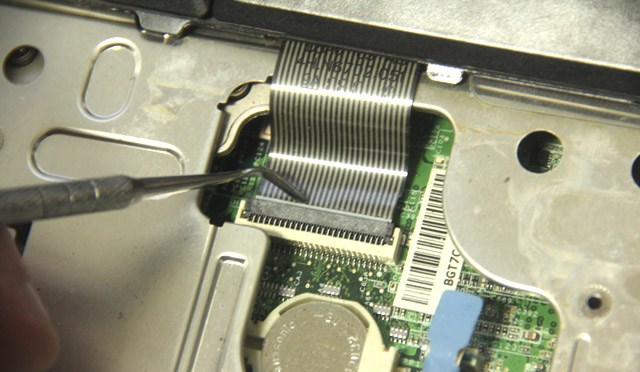

Шлейф підключений до роз'єму

Заміна та відновлення шлейфу

У разі виявлення неполадок з будь-яким шлейфом ноутбука оптимальний варіант - його заміна. Спеціалізовані Інтернет-магазини пропонують широкий асортимент комплектуючих для портативних комп'ютерів. А сама процедура заміни гранично проста і може бути виконана навіть непрофесіоналом при наявності акуратності, а також вміння розбирати і збирати свій ноутбук.

По-іншому справа йде, якщо кабель отримав фізичні ушкодження - порвався або зламався через необережність або в процесі експлуатації. При цьому пошкодження в місцях експлуатаційного навантаження відновленню не підлягають - це практично безглузда напівзахід.

У рідкісних випадках, коли причетна місці, яке піддається механічним навантаженням або, коли знайти запасну деталь не представляється можливим, провідники можна спаяти. Також нескладно відремонтувати зіпсований ділянку з оголеними провідниками.

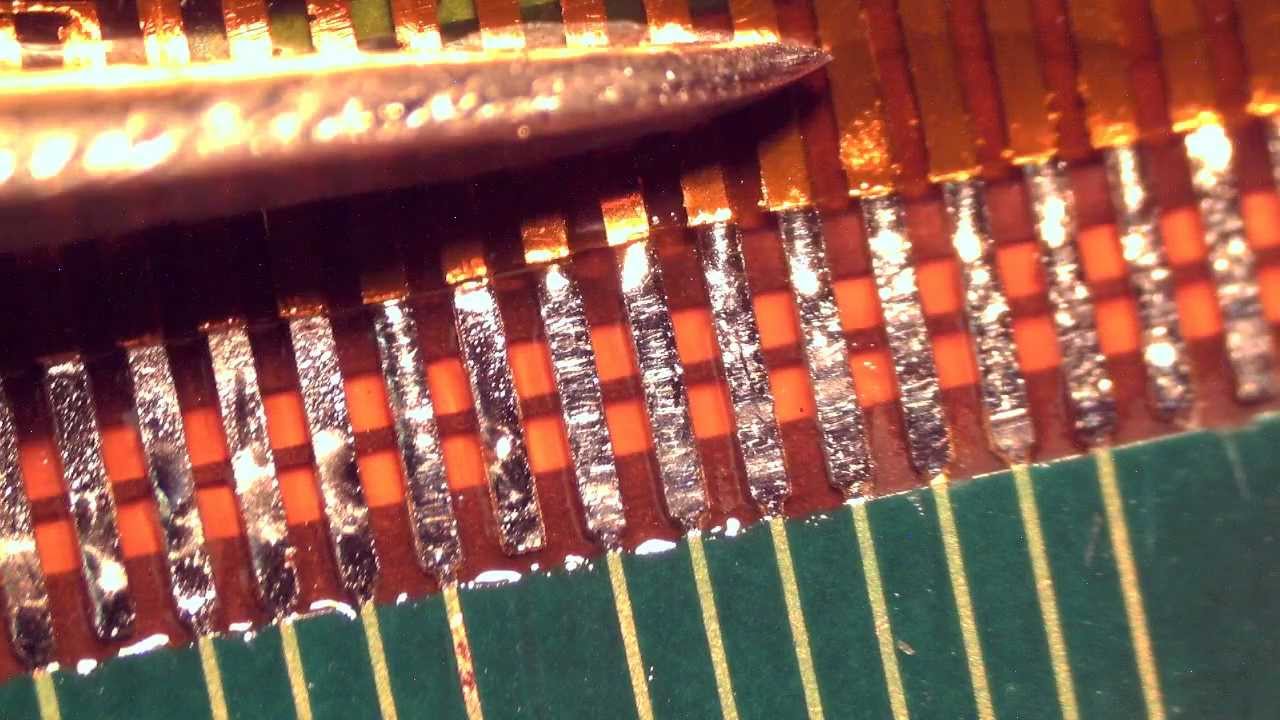

Провідники під збільшенням
