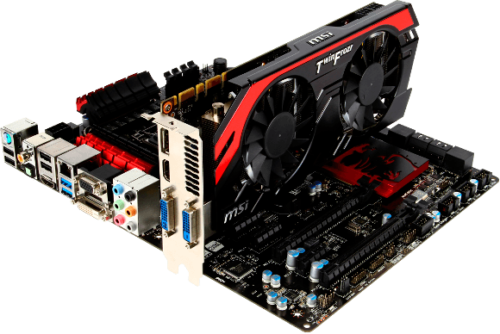

Ремонт материнської плати комп'ютера

Ремонт материнської плати комп'ютераЛюбой компьютер обязательно имеет материнскую плату в том или ином виде. Это его основа, к которой крепятся все компоненты системы.

Конечно, в процессе диагностики профессиональные ремонтники используют гораздо больше техники и различных приёмов, к примеру, осциллограф. Но базовые методы – проверка напряжения и наличия короткого замыкания вместе с визуальным осмотром.

Основные конструктивные элементы материнской платы таковы:

  1. Чипсет — это микросхема (одна или две, в зависимости от модели платы), которая обеспечивает сложные связи центрального процессора, оперативной памяти, видеокарты, других плат расширения и периферических устройств. В сдвоенном исполнении делится на северный и южный мосты.
  2. Мультиконтроллер – относительно небольшая схема, которая отвечает за правильный запуск платы и выполняет массу других функций.
  3. Интегрированные (припаянные) платы расширения – сетевая, звуковая и, в некоторых случаях, Відеокарта.
  4. Микросхема, в которой записан BIOS – низкоуровневая Операційна система. По аналогии с человеком это его инстинкты.
  5. Батарейка для автономного питания микросхемы с BIOS.
  6. И ещё множество других менее значимых компонентов, связанных с несколькими цепями питания и дополнительными функциями.

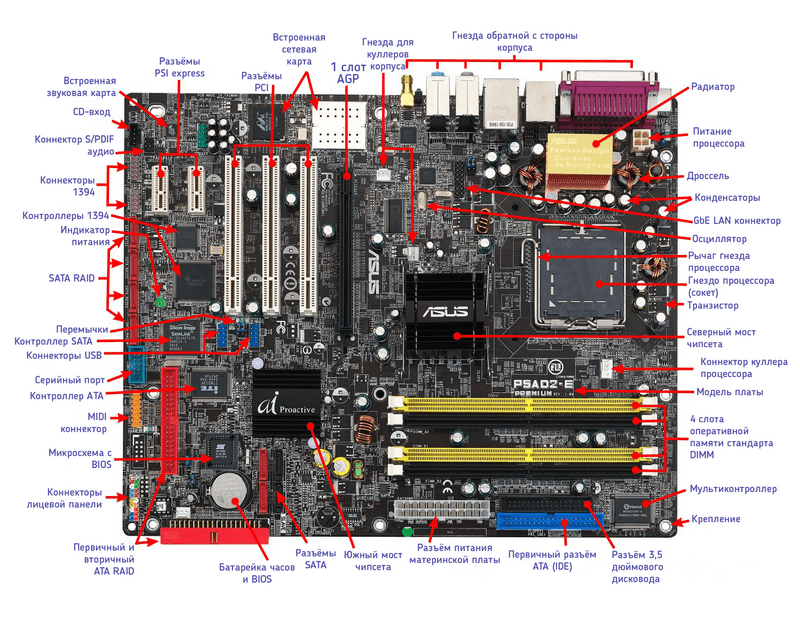

Основные элементы материнской платы

Основные элементы материнской платы

Особенности диагностики

Процесс обнаружения неисправностей «материнки» и причин, которые их вызывают, полон нюансов. Но основу всей диагностики составляют два метода – проверка цепей питания при помощи мультиметра и визуальный осмотр.

Традиционно мастера сначала проводят проверку параметров тока в ключевых элементах платы. Это позволяет локализовать поврежденный участок. Иногда большего и не нужно – достаточно заменить поврежденный транзистор или микросхему.

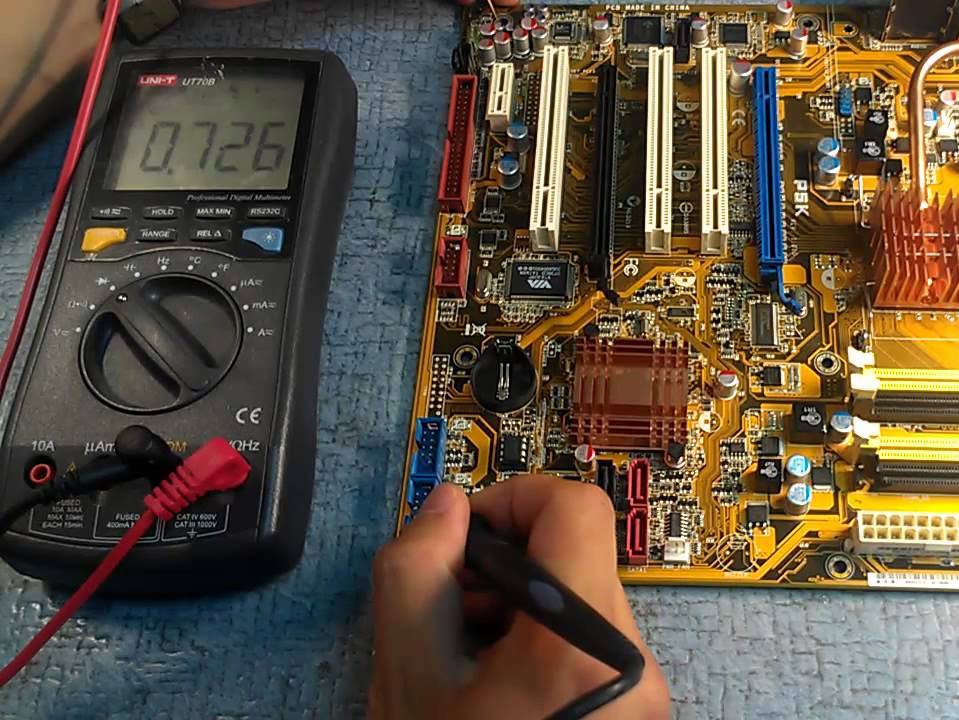

Проверка ключевых элементов платы током

Проверка ключевых элементов платы током

Второй метод – визуальный осмотр невооруженным глазом, при помощи лупы и под специальным микроскопом для дефектовки электроники. Такой метод позволяет обнаружить повреждения на конструктивных элементах платы, вздувшиеся конденсаторы, разрывы в дорожках проводника, отложения окислов и другие дефекты.

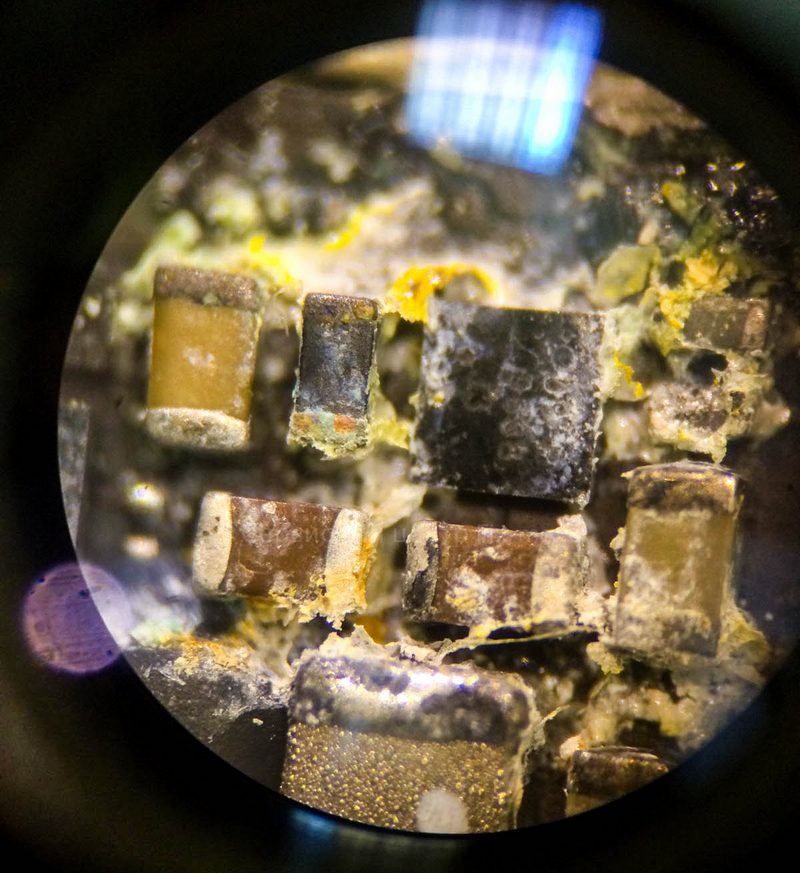

Поврежденный элемент материнской платы

Поврежденный элемент материнской платы

Конструкция подобной платы сложна и включает в себя сотни элементов различной степени сложности – начиная с простых резисторов и заканчивая микросхемами на кристаллах.

О поломках и их ремонте

К сожалению, отремонтировать можно не все повреждения платы. К примеру, короткое замыкание в одном из USB разъёмов может привести к выгоранию половины цепей питания. Такой «пациент» не будет иметь шансов на восстановление. В такой ситуации проще купить новую плату.

Наиболее ремонтопригодными считаются поломки, связанные с:

  • с вышедшими из строя конденсаторами, транзисторами и ШИМ-контроллерами, которые достаточно заменить новыми;
  • программными проблемами со схемой, на которой записан BIOS;
  • замыканием или другими проблемами мультиконтроллера;
  • встроенными платами расширения для звука, подключения к сети и видео.

Порой все проблемы решаются простой заменой батарейки. Некоторые материнские платы просто не включаются, когда напряжение в ней падает меньше 2В.

С механическими повреждениями дело обстоит несколько иначе. Успешность ремонта напрямую зависит от их характера и масштабов. Небольшую царапину на дорожках проводника возле креплений куллера устранить несложно. Главное – обнаружить такое повреждение. С другой стороны – обширные механические повреждения текстолитовой основы означают смертный приговор для материнской платы. То есть, успешность ремонта (если он оправдан) во многом зависит от характера поломки.
